Conector rápido de fibra DIMI
La elección de conectores rápidos de fibra implica especificaciones de pérdida de inserción, entornos de instalación y confiabilidad-a largo plazo. Los precios de mercado oscilan entre $ 3 y $ 35 por unidad, pero cuando se tienen en cuenta los costos laborales y las tasas de retrabajo, el TCO real puede diferir en más del 50 %. Esta guía compara 22 productos en 6 tipos de conectores (SC, LC, MPO), centrándose en los parámetros de pérdida de inserción/retorno, la dificultad de terminación de campo y los costos de compra al por mayor.
Durante los últimos 8 años, hemos probado 40+ modelos de conectores rápidos de fibra y brindamos servicios a centros de datos, operadores de telecomunicaciones y proyectos FTTH. Este contenido se basa en comentarios reales sobre la instalación, datos de pruebas de fibra y el desempeño de los proveedores a largo plazo.
Los tipos SC/LC admiten modo único-/multi-modo; MPO principalmente para escenarios de alta-densidad
Se recomienda equipo de prueba de pérdida de inserción (precisión de ±0,1 dB)
Los pedidos al por mayor suelen comenzar con 50 unidades; Algunos proveedores ofrecen pruebas de muestra.
El plazo de entrega estándar es de 7 a 15 días (nacional), de 3 a 6 semanas para las importaciones
Soporte técnico disponible por teléfono/correo electrónico durante el horario comercial
Productos de conector rápido de fibra
Categorías de conectores rápidos de fibra

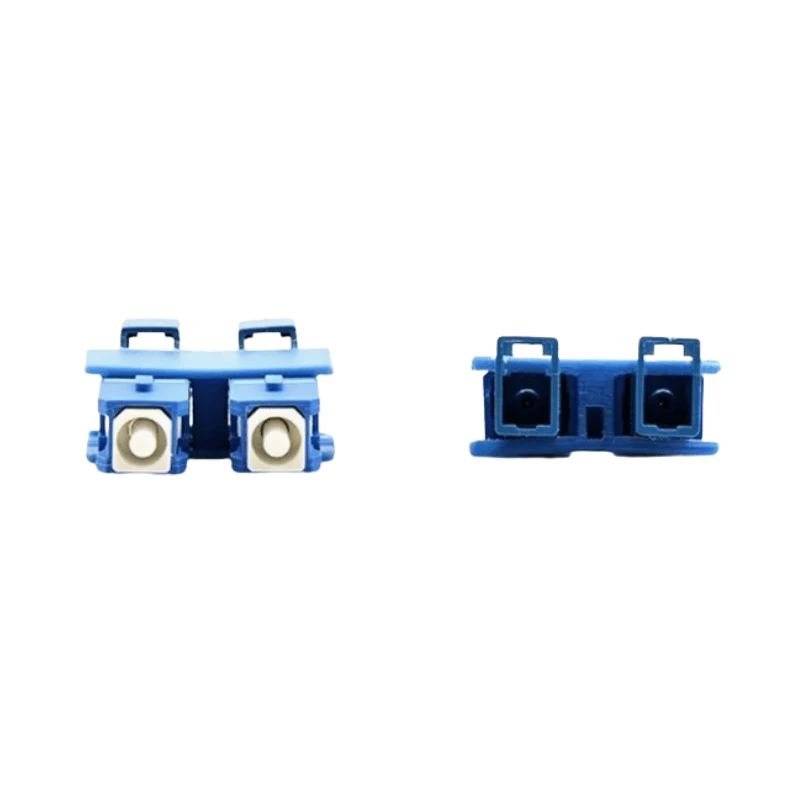

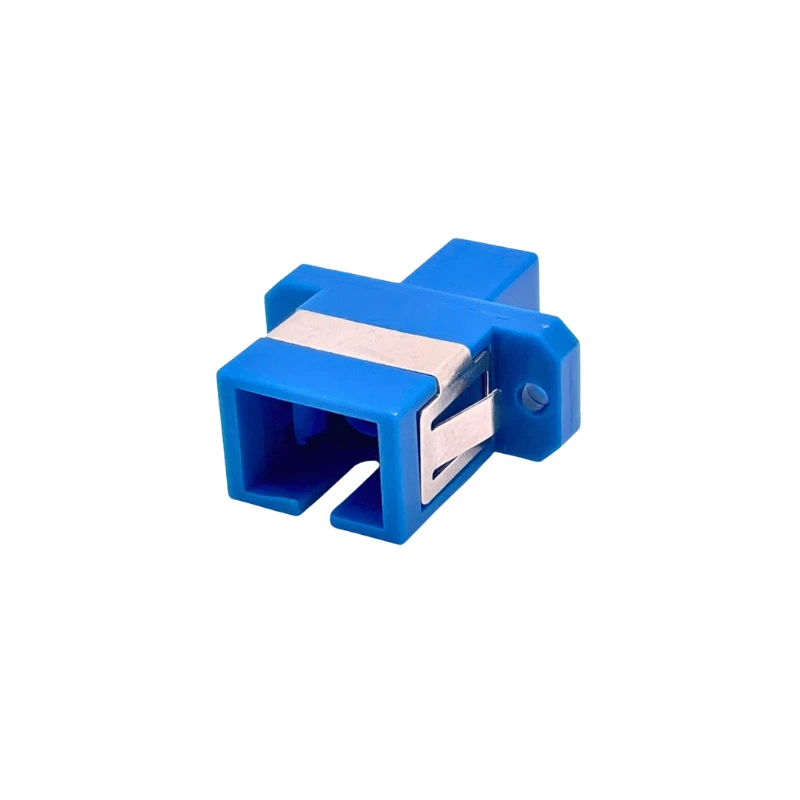

Conectores rápidos tipo SC
Escenarios adecuados: estación FTTH, salas de servidores pequeñas, terminación de fibra del sistema de vigilancia
Características principales: Terminación simple, buena compatibilidad, asequible, pero ligeramente voluminoso
Rango de precios: $3-$12/unidad (el modo único-cuesta entre un 15 y un 25 % más que el modo múltiple)
Productos típicos: Corning Unicam, 3M Hot Melt, Commscope Uniprise
Cuidado: los productos baratos (menos de 4 dólares) tienen una pérdida de inserción inestable, muchos superan los 0,5 dB
Ver parámetros de tipo SC detallados

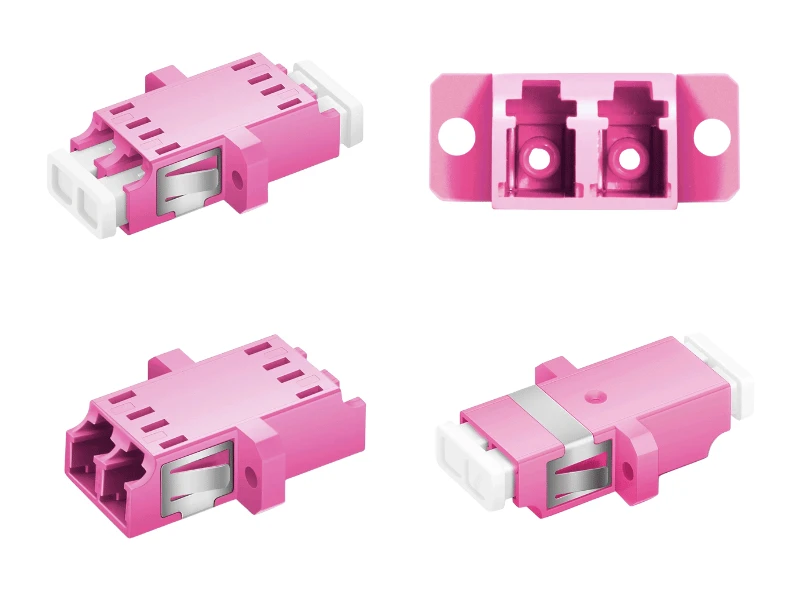

Conectores rápidos tipo LC
Escenarios adecuados: redes empresariales, pequeños centros de datos, enlaces ascendentes de conmutación
Características principales: diseño compacto de alta-densidad; la pérdida de inserción suele ser mejor que SC, pero requiere mayor limpieza.
Rango de precios: $5-$18/unidad
Productos típicos: Corning OptiTip, Senko SHF, Panduit FQNC
Cuidado: las versiones dúplex requieren confirmación de polaridad (Tipo A/B/C), una conexión incorrecta significa que no hay enlace
Ver parámetros detallados del tipo LC
Conectores rápidos MPO/MTP
Escenarios adecuados: red troncal del centro de datos, redes 40G/100G, sistemas pre-preterminados
Rango de precios: $45-$120/unidad (12 fibras), realmente rentable por puerto
Productos típicos: US Conec MTP, Senko CS, Corning ClearCurve
Cuidado: la limpieza-de la cara requiere herramientas especializadas; el polvo puede causar fallas en todo el canal
Ver parámetros detallados del tipo de MPO
Por tecnología de terminación de campo
aplicaciones industriales
Empalme Mecánico
Descripción: Más tradicional, de menor costo.
Núcleo de fibra presionado directamente en la ranura V-y asegurado mediante clips de resorte.
Ventajas
barato ($3-$8)
Desventajas
alta variación de pérdida de inserción (0,3-0,8 dB), tasa de retrabajo del 10-15 %
Adecuado para: proyectos-con presupuestos ajustados donde la pérdida óptica no es crítica, como la vigilancia a corta-distancia
Ensamblaje pre-integrado
Descripción: Solución principal actual
Cable flexible de fibra- integrado, el trabajo de campo solo requiere fusión o empalme mecánico.
Ventajas
Pérdida de inserción estable (0,2-0,4 dB)
Desventajas
30-50% más caro
Adecuado para: la mayoría de los productos de marca utilizan esta tecnología, adecuada para proyectos conscientes de la calidad-
Tipo de fusión en caliente
Descripción: tecnología patentada 3M
Calentar el adhesivo derrite para asegurar la fibra; requiere una herramienta especializada.
Ventajas
Pérdida de inserción muy baja (0,15-0,25 dB), alta tasa de éxito a la primera
Desventajas
Los costos de las herramientas comienzan en $800.
Adecuado para: equipos profesionales con trabajos de instalación-de alto volumen y-largo plazo
Sin-tipo de herramienta
Descripción: Solución emergente
Diseño-terminable a mano, realizado en 2 o 3 minutos.
Ventajas
Ahorra inversión en equipos y costes de formación.
Desventajas
No es barato ($12-$25)
Adecuado para: equipos de TI con instalaciones ocasionales o escenarios de reparación de emergencia
Tabla de comparación rápida
| Tipo de conector | IL típico | Hora de terminación | Gama de precios | Dificultad de instalación | Problemas comunes |
|---|---|---|---|---|---|
| Mecánica SC | 0,4-0,7 dB | 2-3 minutos | $3-$8 | ★★☆☆☆ | La calidad de la fibra es importante |
| SC pre-integrado | 0,2-0,4 dB | 3-5 minutos | $8-$15 | ★★★☆☆ | La calidad del empalme afecta la estabilidad |
| LC pre-integrado | 0,15-0,35dB | 4-6 minutos | $10-$18 | ★★★★☆ | Se requiere limpieza facial-de alta calidad |
| MPO/12 fibras | 0,25-0,5 dB/fibra | 8-12 minutos | $50-$120 | ★★★★★ | Se necesita equipo de prueba profesional |
| Sin-tipo de herramienta | 0,3-0,5 dB | 1-2 minutos | $12-$25 | ★☆☆☆☆ | Rango de temperatura estrecho |
Cómo elegir el conector rápido de fibra adecuado: 6 factores clave
Requisitos de pérdida de inserción y pérdida de retorno
Requisitos de pérdida de inserción y pérdida de retorno
Por qué es importante: cada aumento de 0,1 dB en la pérdida de inserción reduce el presupuesto del enlace en 2-3 metros (modo único-), con un mayor impacto en el modo multi-. Los centros de datos y la transmisión de larga distancia son muy sensibles a esta métrica.
Cómo juzgar:
- Si la longitud total del enlace<500m with budget headroom → Under 0.5dB acceptable
- Si 10+ km de larga distancia o red 40G/100G → Debe ser inferior o igual a 0,3 dB
- Si el presupuesto-es ajustado y distante<100m → 0.8dB barely workable
Error común:
Sólo comprobar las especificaciones del fabricante sin realizar pruebas. Honestamente, los productos que dicen tener 0,2 dB a menudo miden entre 0,4 y 0,5 dB en realidad, especialmente los baratos.
Nivel de habilidad del equipo de instalación
Por qué es importante: cuanto más compleja sea la tecnología, mayores serán las posibilidades de que los novatos se equivoquen. Los costos de retrabajo a veces exceden el precio del conector en sí.
Cómo juzgar:
Si cuenta con equipos de instalación de fibra con experiencia → Tipo pre-integrado o termofusible, calidad más estable
Si el personal de TI realiza trabajos ocasionales → No-tipo de herramienta o empalme mecánico simple
Si la experiencia del equipo varía → Elija productos-de alta tolerancia a fallas (como 3M Hot Melt)
Error común:
Sobreestimar las capacidades de su equipo. Hemos visto demasiados casos en los que "el maestro dijo que podía hacerlo" resultó en un 50% de retrabajo.
Escala y cronograma del proyecto
Por qué es importante: 2 minutos de diferencia por terminación significan 3 horas por 100 puntos; Los costos de mano de obra pueden compensar los ahorros derivados de conectores más baratos.
Cómo juzgar:
Si<50 points small project → Prioritize no-tool type, saves hassle
Si 100-500 puntos → Preintegrado ofrece el mejor valor
If >1000 puntos o instalación-a largo plazo → Invierta en herramientas termofusibles, más baratas a largo-plazo
Error común:
Solo calculando costos de materiales, no de mano de obra. En realidad, un producto que es 5 minutos más rápido pero $3 más caro significa $1,500 adicionales por 500 puntos, pero ahorra miles de dólares en mano de obra.
Entorno operativo
Por qué es importante: la temperatura, la humedad y la vibración afectan-la estabilidad del conector a largo plazo, especialmente en entornos exteriores e industriales.
Cómo juzgar:
Si la sala de servidores-con clima controlado → La mayoría de los productos funcionan bien
Si es una caja de distribución exterior o un montaje en pared → Elija el grado de protección IP67
En caso de vibraciones (salas de equipos, talleres) → Evite clips puramente mecánicos, prefiera productos con componentes de seguridad
Planes de expansión futuros
Por qué es importante: si actualiza el ancho de banda o agrega puertos dentro de 3 años, las opciones actuales afectarán la compatibilidad futura.
Cómo juzgar:
Si actualiza de 1G a 10G en el futuro → Conectores-monomodo, deje suficiente margen
Si la densidad pudiera duplicarse → LC sería más flexible que SC, MPO ahorraría más espacio
Si no cambia durante 5 años → Elija lo que sea más barato
Canales de Presupuesto y Adquisiciones
Por qué es importante: el mismo producto a través de ventas directas, distribuidores o comercio electrónico-puede diferir entre un 30% y un 50% en precio; Los descuentos por volumen son aún más significativos.
Cómo juzgar:
Presupuesto suficiente (<30% of project cost) → Choose brand products, peace of mind
Presupuesto ajustado pero necesidad de calidad → Marcas nacionales de primer nivel, entre un 20 y un 30 % más baratas
Restricciones presupuestarias extremas → El empalme mecánico es suficiente, pero hay un 10-15 % más de stock
Error común:
Elegir el más barato para ahorrar unos cientos de dólares y luego gastar miles en retrabajo. Realmente hemos visto esto demasiadas veces.
Análisis profundo de la tecnología de conector rápido de fibra
Comparación de tecnologías de terminación
Tipo de engarce mecánico
Explicación técnica: Fibra cortada y presionada directamente en la ranura V-, asegurada con clips de resorte o tornillos.
Valor real: Bajo costo, no se necesita empalmadora de fusión, adecuado para enlaces de emergencia o temporales
¿Es necesario? Depende - está bien para proyectos de vigilancia con presupuesto-limitado; no lo use para la red troncal de telecomunicaciones
Impacto en los costos: 40-60% más barato que el preintegrado, pero el ahorro de material se puede gastar en retrabajo
Empalme Fusion pre-integrado
Explicación técnica:-conector flexible integrado de 125 μm, empalmado por fusión de campo al cable entrante
Valor real: Pérdida de inserción estable, solución actualmente principal para FTTH y redes empresariales
¿Es necesario? Necesario - si la calidad te importa
Impacto en los costos: aumenta el costo general entre un 25 y un 35 %, pero reduce la tasa de retrabajo del 15 % al 2-3 %.
Tecnología de empalme en frío
Explicación técnica: utiliza gel de coincidencia de índice-o alineación mecánica en lugar de fusión
Valor real: No se necesita empalmadora de fusión (inversión en equipo de $3000 a $8000), se realiza en 1 a 2 minutos
¿Es necesario? Es bueno tener -, muy práctico para departamentos de TI con instalaciones o escenarios de reparación ocasionales.
Impacto en los costos: el precio unitario del conector es entre un 50 % y un 80 % más alto, pero ahorra costos de equipo y capacitación
Factores de impacto de la pérdida de inserción
Las pruebas de campo muestran que el mismo modelo de producto puede variar entre 0,2 y 0,3 dB en la pérdida de inserción. Factores principales:
| Factor | Nivel de impacto | Cómo controlar |
|---|---|---|
| Calidad de corte de fibra | ±0,15dB | Utilice una cuchilla de calidad ($150+), ángulo de 15 grados<0.5° |
| Finalizar-la limpieza del rostro | ±0,1dB | Alcohol isopropílico + toallitas sin pelusa-, no soplar con la boca |
| Precisión de alineación | ±0,05dB | Pre-integrado más estable que mecánico |
| Temperatura ambiente | ±0,08dB | Avoid direct sunlight, protect if temp swing >30 grados |
| Conector en sí | ±0,1dB | Esta es la diferencia en la selección de productos. |
Consideraciones de confiabilidad
Los conectores rápidos de fibra no se instalan-y-olvidan. Problemas que pueden aparecer después de 3 a 5 años:
Deriva de pérdida de inserción
Los productos de tipo mecánico aumentan en promedio 0,15-0,25 dB después de 3 años; preintegrado típicamente<0.1dB. This phenomenon is more pronounced in environments with large temperature variations.
Poner fin-a la contaminación de la cara
Tipo LC más propenso a la acumulación de polvo; Recomendamos tapones antipolvo (muchos productos baratos no los incluyen). MPO requiere una limpieza regular; la negligencia durante 6 meses puede causar fallas en todo el conjunto.
Desgaste mecánico
Después de las inserciones de 200+, el casquillo cerámico y el adaptador muestran desgaste. Se recomienda protección de brida para puntos de prueba de acceso frecuente.
Garantía y posventa-
Estándares de garantía
- Período de garantía: 1-3 años (Corning 3 años, la mayoría nacional 1-2 años)
- Cobertura: Solo defectos del producto, excluye instalación incorrecta
- Not covered: End-face scratches, mechanical damage, over-temperature use, wear from >500 inserciones
- Proceso de reemplazo: Fotos + informe de prueba de pérdida de inserción, 1-2 semanas para el reemplazo (las importaciones pueden demorar 1 mes)
Apoyo técnico
- Preventa-: teléfono/correo electrónico, respuesta en día laborable, problemas complejos en 24 horas
- Post-ventas: correo electrónico + teléfono, diagnóstico remoto de problemas de pérdida de inserción en 48 horas
- Soporte de emergencia: los proyectos grandes pueden solicitarse en-el sitio (coste adicional, entre 500 USD y 800 USD/día)
- Materiales de capacitación: la mayoría de las marcas tienen tutoriales en video, DIMI ofrece capacitación para la certificación (paga)
Entrega y repuestos
- Plazo de entrega estándar de 7 a 15 días (nacional), importaciones de 3 a 6 semanas
- Shipping: Orders >500 unidades normalmente envío gratis, pedidos pequeños entre $15 y $30
- Tasa de repuesto recomendada: 5-8% (considerando errores de instalación y pérdida de muestreo)
- Herramientas especiales: (fusible en caliente, cuchilla) cotizadas por separado, generalmente disponibles para alquiler
Preguntas frecuentes
P: ¿Cómo elegir entre los tipos SC y LC? ¿Se pueden mezclar?
R: Observe el tipo de puerto y los requisitos de densidad. Utilice LC si los conmutadores tienen puertos LC; Los equipos OLT utilizan principalmente puertos SC. No se puede mezclar directamente; Necesita cables de conexión de conversión ($8-$15/cable). Para proyectos nuevos, LC es más convencional y tiene una mejor compatibilidad de equipos.
P: ¿Importa la diferencia entre una pérdida de inserción de 0,3 dB y 0,5 dB en el uso real?
R: Depende de la longitud total del enlace y de la sensibilidad del equipo. Para distancias inferiores a 1 km, la diferencia de 0,2 dB apenas se nota. Pero para 10+ km o varios puntos de conexión en serie, los 0,2 dB adicionales de cada punto se acumulan y pueden empujar la señal cerca del umbral. Las redes . 40G/100G son muy sensibles a la pérdida de inserción; 0,3 dB es el requisito básico.
P: ¿Se pueden utilizar productos baratos de entre 3 y 5 dólares?
A: Usable, but high rework rate. We tested several batches of cheap products; 20-30% had insertion loss >0.6dB, some even >1dB y completamente desperdiciado. Si el presupuesto del proyecto es muy ajustado, compre entre un 10 y un 15 % de repuestos adicionales y prepárese para volver a trabajar. Los sistemas de vigilancia menos sensibles a la pérdida óptica podrían estar bien; No te arriesgues por redes gigabit.
P: ¿Cuál es la diferencia de precio entre los conectores multi-modo y monomodo-?
R: El modo único-de la misma marca suele ser un 15-25 % más caro. Técnicamente no hay mucha diferencia, principalmente los requisitos de precisión de los casquillos cerámicos son más altos (modo único-9 μm, modo múltiple 50/62,5 μm). No intentes utilizar conectores multi-modo en fibra monomodo; La pérdida de inserción será ridícula.
P: ¿Por qué son tan caros los conectores MPO?
R: 12-fibra a $60-$120 parece caro, pero por puerto cuesta solo entre $5 y $10, en realidad más barato que 12 pares de LC. Además, ahorra espacio y reduce el tiempo de parcheo. Caro principalmente porque la precisión del mecanizado de los extremos es alta (12 fibras deben alinearse simultáneamente) y baja tasa de rendimiento. Si no es 40G/100G o un escenario de alta densidad, MPO no es necesario.
P: ¿Ningún tipo de herramienta-realmente no necesita ninguna herramienta?
R: Todavía necesito decapantes y cuchillas; simplemente no necesita empalmadora de fusión ni herramientas de terminación especializadas. "Sin-herramienta" se refiere al proceso de terminación en sí, no a todo el flujo de trabajo de instalación. Además, cuchillas baratas (<$100) produce poor end-face quality, still affecting insertion loss.
P: ¿Cuánto duran los conectores rápidos? ¿No fracasarán después de unos años?
R: Uso normal de 6 a 8 años sin problema; productos de marca posiblemente 10+ años. Depende principalmente del entorno y de la frecuencia de inserción. Las cajas de distribución exteriores con exposición a los rayos UV y grandes cambios de temperatura aceleran el envejecimiento; disminución notable del rendimiento en 3-5 años. Si se instala en la sala de servidores y se deja solo, básicamente tiene la misma vida útil que los cables de conexión de fibra.
P: ¿Me preocupa que los productos nacionales no sean confiables? ¿Puedo devolverlos o cambiarlos?
R: Los distribuidores de marca normalmente admiten devoluciones/cambios en un plazo de 7-15 días por problemas de calidad, pero requieren informes de prueba de pérdida de inserción. Las plataformas de comercio electrónico-dependen de la política de la tienda; incluso aquellos que anuncian cláusulas de exclusión de cheques de "7-días sin hacer preguntas". Se recomienda comprar primero entre 20 y 50 unidades de muestra para realizar pruebas; Confirme la calidad antes de realizar pedidos al por mayor.
Como uno de los fabricantes y proveedores de conectores rápidos de fibra más profesionales de China, contamos con productos de calidad y un buen servicio. Tenga la seguridad de contar con un conector rápido de fibra personalizado al por mayor de nuestra fábrica.
