Este artículo no es sólo una definición de lo que esconector LCes. Es una inmersión profunda-centrada en el ingenieroqué hacen los conectores LC en un enlace de fibra, cómo afectan la pérdida de inserción (IL) y la pérdida/reflexión de retorno (RL/ORL), por qué la polaridad dúplex/Uniboot es un error común en el campo y cómo seguir un flujo de trabajo práctico de inspección-limpieza-inspección-conexión para pruebas de aceptación y resolución rápida de problemas. Al final, tendrá un manual reutilizable-desde escribir especificaciones de adquisición y calcular la pérdida de conector en un presupuesto de enlace hasta saber qué registrar en los informes de prueba-para que sus terminaciones LC pasen de "funciona" a "pasa y se mantiene estable".
¿Qué es un conector LC?
Definición y características clave
ElLC (Conector Lucent)es unFactor de forma pequeño (SFF)conector de fibra óptica construido paraparches de alta-densidad. Utiliza unmecanismo de bloqueo de pestillo de empujar-tirar (clip), lo que permite operaciones de conexión/desconexión rápidas, seguras y repetibles en racks abarrotados.
En esencia, un conector LC utiliza unVirola cerámica de 1,25 mm.para alinear con precisión los extremos de la fibra, lo que ayuda a mantener un rendimiento óptico consistente en inserciones repetidas. Debido a que el casquillo y el espacio total del conector son más pequeños que los estilos heredados de 2,5 mm (como SC/FC/ST), LC admitemayor densidad de puertosen paneles de conexión y equipos de red.
Por qué es tan común en los centros de datos:LC cumplemás puertos por unidad de racky una gestión de cables más sencilla-ventajas clave cuando el espacio, el flujo de aire y la escalabilidad son importantes.
¿Dónde se utiliza un conector LC en un enlace de fibra?
Los conectores LC suelen aparecer en dos partes del sistema: lainterfaz del equipoy elcapa de parcheo/distribución.
1) Lado del equipo (hardware activo)
Muchas ópticas de conmutador/enrutador/NIC-especialmenteSFP/SFP+/SFP28-usarLC dúplexPuertos para conexiones Tx/Rx.
2) Lado de parcheo (infraestructura pasiva)
ODF/paneles de conexión/marcos de distribución de fibrautilice adaptadores LC para proporcionar puertos-frontales para parchear.
Adaptadores LC (acopladores)acoplar dos casquillos LC; La calidad y limpieza de la funda pueden afectar directamente la pérdida y la reflexión.
3) Cómo encajan los latiguillos, pigtails y módulos
Cables de conexión (LC–LC, LC–SC, etc.): el enlace extraíble del "último-metro" utilizado para movimientos/agregaciones/cambios.
Coletas: LC en un extremo, fibra desnuda en el otro para empalmar dentro de ODF/cierres.
Casetes/módulos (p. ej., MPO-a-LC): divide troncales con un alto número de-fibra-en muchos puertos LC para una implementación escalable y de alta-densidad.
Conclusión práctica:LC suele ser la interfaz estándar que conecta ópticas, paneles de conexión y cableado modular-lo que hace que su densidad y mantenibilidad sean fundamentales en las redes modernas.
¿Qué hace un conector LC?
Cómo la pérdida de inserción (IL) afecta el presupuesto de su enlace (enfoque clave)
Pérdida de inserción (IL)es la cantidad de potencia óptica que se "utiliza" cuando la luz pasa a través de una conexión. Cada vez que agrega un par acoplado (conector + adaptador + conector), introduce una pérdida pequeña pero real debido a las tolerancias de alineación de los extremos, la geometría de la férula y el riesgo de contaminación.
Por qué cada conexión consume presupuesto:el presupuesto de un enlace de fibra es básicamente "potencia óptica disponible menos pérdidas totales". Los conectores son una de las formas más fáciles de consumir margen accidentalmente-especialmente en centros de datos donde los enlaces pueden incluir múltiples puntos de conexión.
Ejemplo de presupuesto de enlace (incorpore-listo):
Atenuación de fibra:2 km × 0,35 dB/km=0.70 dB
Pérdida del conector:4 pares acoplados × 0,20 dB/par=0.80 dB
Empalmes:2 empalmes × 0,10 dB/empalme=0.20 dB
Pérdida total del enlace=0.70 + 0.80 + 0.20=1.70 dB
Si reserva un margen de ingeniería (para envejecimiento, reparaciones, conectores sucios, parches futuros), p. ej.3,0 dB, entonces:
Requisito de presupuesto=1.70 + 3.00=4.70 dB
Cómo traducir "número de conectores" en presión presupuestaria:
Una regla general rápida es:
Pérdida total del conector ≈ (Número de pares acoplados) × (Pérdida por par acoplado)
Entonces si agregasdos puntos de parche más, podrías agregar2 × 0.20=0.40 dB-a menudo se distingue entre "margen saludable" y "enlace marginal".
Cómo la pérdida de retorno (RL)/reflejos afectan la estabilidad
Pérdida de retorno (RL)describe cuánta luz se refleja hacia el transmisor. Los reflejos pueden reingresar-a la fuente láser y crear ruido, fluctuaciones de energía o problemas de inestabilidad-que pueden aparecer como errores intermitentes en lugar de un corte limpio.
Qué pueden causar los reflejos (síntomas del mundo real-):
- Enlaces que pasan la conectividad básica pero muestranmayores tasas de error
- Alarmas intermitentesdespués de re-parchear
- Rendimiento que cambia con la temperatura, la vibración o el ligero movimiento del cable
Escenarios sensibles de comunicación de datos frente a reflexión-:
- En muchosenlaces de centros de datos de corto-alcance, la pérdida de inserción es el primer limitador, pero la reflexión sigue siendo importante cuando los márgenes son estrechos o cuando existen muchos puntos de parche.
- EnMás arquitecturas sensibles a la reflexión-(o donde las fuentes ópticas son más sensibles), RL se convierte en un factor de estabilidad mayor y debe controlarse de manera más agresiva.
Relación UPC/APC (configuración para la sección posterior):
- UPCLos extremos suelen tener una reflexión menor que el pulido básico de PC, adecuado para muchas redes de datos.
- APCutiliza un extremo en ángulo para reducir aún más la retrorreflexión, pero introduce restricciones de compatibilidad-APC y UPC no deben estar acopladosdebido a desajustes de geometría y riesgo de rendimiento.
Densidad portuaria y eficiencia operativa
Una de las mayores ventajas de LC es práctica:mayor densidad. Su pequeño tamaño permite más puertos por unidad de panel-lo que significa:
Más conexiones en el mismo espacio de rack
Diseños de panel frontal-más limpios y mejor gestión del flujo de aire
Movimientos/agregaciones/cambios más rápidos cuando el etiquetado y el enrutamiento están estandarizados
En entornos de alta-densidad, la elección del conector afecta no solo a la óptica-sino tambiéndiseño de rack, enrutamiento de cables y planificación de expansión.
Fiabilidad y coherencia a largo plazo-
Los ingenieros no solo necesitan un enlace que funcione hoy-sino que necesitan que se mantenga estable después de repetidos ciclos de mantenimiento.
La consistencia del rendimiento de LC depende en gran medida de:
- Durabilidad del acoplamiento(inserciones/eliminaciones a lo largo del tiempo)
- Condición del extremo(arañazos, hoyos, contaminación)
- Precisión de alineación(concentricidad de la férula y condición del manguito adaptador)
En la práctica, la degradación "aleatoria" a menudo no lo es en absoluto-normalmente es una combinación deparches repetidos + limpieza imperfecta + adaptadores desgastados, provocando una deriva de IL/RL con el tiempo.
Ingeniero-Tabla de métricas enfocadas (agrega credibilidad instantánea)
| Métrico | Qué afecta | Por qué les importa a los ingenieros |
|---|---|---|
| Pérdida de inserción (IL) | Presupuesto de enlace, margen de potencia recibida | Demasiados puntos de conexión pueden consumir margen silenciosamente |
| Pérdida de retorno (RL) / Reflexión | Estabilidad, sensibilidad al ruido. | Los reflejos pueden causar errores intermitentes e inestabilidad. |
| Geometría del extremo(radio, desplazamiento del ápice, altura de la fibra) | Calidad de alineación y repetibilidad | Los problemas de geometría pueden crear problemas persistentes de pérdida/reflectancia |
| Durabilidad del apareamiento(repetir inserciones) | Deriva-a largo plazo | Los enlaces se degradan después de movimientos/agregaciones/cambios si la durabilidad es deficiente |
| Control de limpieza/contaminación | Picos repentinos de pérdidas, eventos de reflexión | La mayoría de las fallas "misteriosas" comienzan con extremos sucios |
¿Cómo funciona un conector LC?
Componentes principales-Qué hace realmente cada parte
Un conector LC parece simple desde fuera, pero su rendimiento es el resultado del trabajo conjunto de varias piezas de precisión:
Férula (1,25 mm, normalmente de cerámica)
La virola sujeta la fibra y presenta el extremo pulido. Su trabajo es la alineación de precisión-si el núcleo de la fibra no está centrado y estable dentro del casquillo, la pérdida y la reflexión aumentarán.
Carcasa del conector (cuerpo)
El cuerpo exterior protege el conjunto de férula y proporciona estabilidad mecánica. También garantiza que la férula se mantenga en la posición correcta y en la fuerza del resorte durante el acoplamiento.
Clave (orientación de chaveta/chavetero)
La codificación evita la rotación y garantiza la alineación correcta dentro del adaptador. También es una protección práctica contra la inserción incorrecta y ayuda a mantener un comportamiento consistente de polarización/orientación en el campo.
Pestillo (empujar-clip de tracción)
El pestillo proporciona un bloqueo seguro en el adaptador y al mismo tiempo permite una extracción rápida. Un pestillo dañado o mal formado puede causar problemas intermitentes (no asentado completamente, micro-movimiento bajo vibración).
Bota/alivio de tensión
La funda protege la transición del cable-al-conector, lo que reduce la concentración de tensión en la parte posterior del conector. Un alivio de tensión deficiente o curvas cerradas cerca de la bota pueden provocar microflexión y pérdida intermitente.
Estructura del adaptador: por qué es importante el manguito
la LCadaptador (acoplador)es donde se encuentran dos conectores. En su interior hay unmanguito de alineación(a menudo, cerámica o metal de circonio), que mantiene los dos casquillos exactamente coaxiales.
Si la funda está desgastada, contaminada o fuera de tolerancia, podrá ver:
Mayor IL (desalineación)
Peor RL / más eventos de reflectancia
Inestabilidad del enlace que "se mueve con el puerto" (cambie los cables, el problema permanece en el mismo adaptador)
Conclusión práctica:Al solucionar problemas, no culpes al cable de conexión demasiado rápido-Los adaptadores son contribuyentes activos.al rendimiento óptico.
¿De dónde viene el rendimiento?
Puede pensar en el rendimiento del conector LC como la intersección de tres factores:
1) Calidad del extremo
La calidad del pulido, los defectos de la superficie y la geometría del extremo determinan la eficiencia con la que la luz se transfiere a través de la interfaz y la cantidad que se refleja.
Los rayones, los hoyos o la contaminación residual pueden convertir instantáneamente un conector "bueno" en un conector de alta-pérdida.
2) Alineación coaxial (virola + manguito + tolerancias)
Incluso los pequeños desplazamientos laterales en la interfaz del casquillo provocan una pérdida de acoplamiento-especialmente en monomodo.
La concentricidad de la férula, el diámetro interior del manguito y el ajuste mecánico se acumulan como contribuyentes a la tolerancia.
3) Limpieza (realidad de campo)
Las películas de polvo y aceite son la causa más común de picos inesperados de pérdidas.
Un conector puede pasar una vez y luego fallar después de un acoplamiento sucio-porque la contaminación se transfiere entre los extremos.
Variables clave que impulsan IL y RL
Conductores primarios de IL
Concentricidad de la férula y compensación del núcleo.
Estado de la manga (desgaste, contaminación, tolerancia)
Limpieza del extremo
Calidad del contacto final (fuerza del resorte/asiento)
Tensión del cable cerca del maletero (micro-curvatura/movimiento)
Controladores primarios de RL/reflexión
Tipo de pulido final (UPC frente a APC) y calidad del pulido
Geometría del extremo y condición de la superficie.
Espacios de aire causados por contaminación o férulas dañadas
Acoplamiento incorrecto (p. ej., APC a UPC o manguito dañado que provoca un contacto deficiente)
Regla-comprobada en campo:
Si ve un problema de enlace "aleatorio" después de volver a parchear, comience conInspeccionar → Limpiar → Inspeccionar, luego pruebe IL. Si el problema se debe a un puerto en lugar de a un cable, sospeche queadaptador/manga.
Tipos de conectores LC
Por recuento de fibras - simplex frente a dúplex
LC simplex (fibra única-)
Qué es:Un conector LC transporta una fibra (una ruta óptica).
Casos de uso típicos:
Enlaces de fibra única-donde Tx/Rx no están emparejados en la misma chaqueta
Configuraciones de prueba, grifos de monitoreo o escenarios de parcheo donde los canales se administran individualmente
Algunas aplicaciones especializadas (p. ej., parches simplex para ciertos dispositivos o paneles)

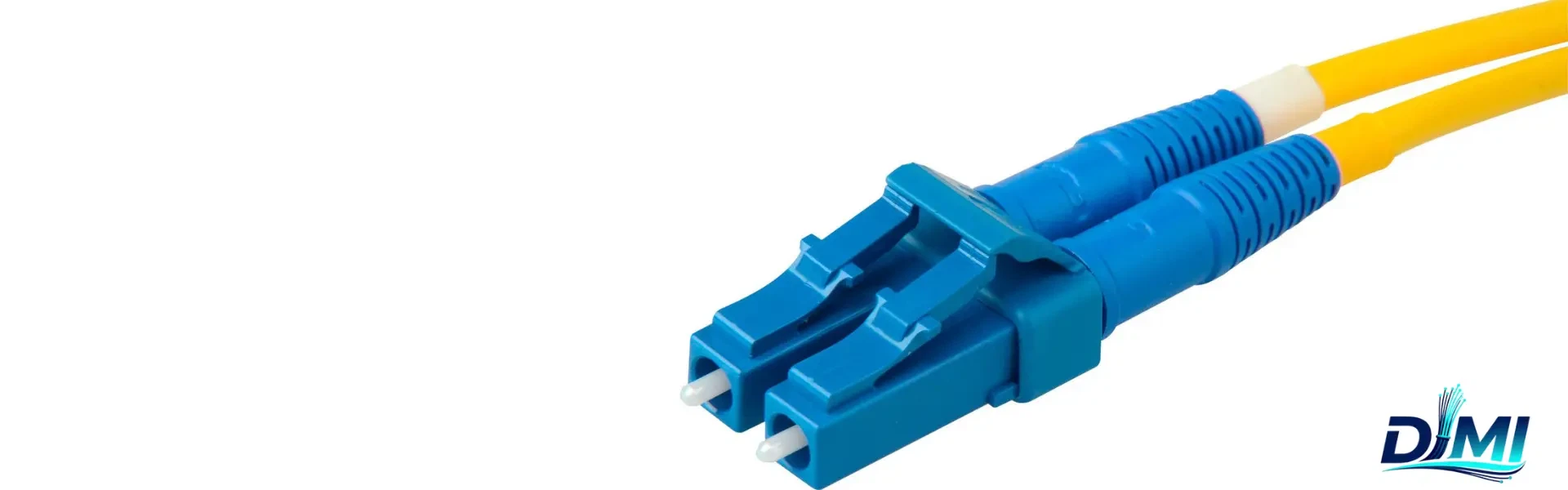

LC dúplex (dos-pares de fibras: Tx/Rx)
Qué es:Dos conectores LC unidos como un par, que generalmente llevanTx y Rxpara una interfaz de transceptor dúplex.
Por qué es más común en salas de equipos/centros de datos:
MayoríaSFP/SFP+/SFP28uso de ópticados fibras(uno transmite, uno recibe)
Los latiguillos dúplex simplifican la instalación y reducen los errores de polaridad cuando se etiquetan correctamente
Operacionalmente más rápido para movimientos, adiciones o cambios en entornos de alta-densidad
Conclusión de ingeniería:Si sus ópticas son dúplex (la mayoría lo son),LC dúplex es el valor predeterminadoporque coincide con el modelo físico Tx/Rx y acelera la aplicación de parches.
Por estructura - Dúplex estándar frente a Uniboot
LC dúplex estándar
Dos patas separadas (dos botas), normalmente más voluminosas en la parte trasera del conector
Funciona bien, pero puede crear congestión en racks densos, especialmente cerca de los paneles frontales del interruptor.
Uniboot LC (bota única para ambas fibras)
Los diseños de Uniboot abordan problemas de campo muy prácticos:
- Hacinamiento en alta densidad portuaria:Un maletero reduce el volumen trasero, lo que facilita el flujo de aire y el acceso en filas de interruptores apretadas.
- Enrutamiento de cables más limpio:Un único punto de salida simplifica el aderezo y reduce los "espaguetis de cables".
- Menos puntos de estrés:Un mejor enrutamiento puede reducir las curvas pronunciadas y la tensión en la carcasa posterior del conector.
Mantenibilidad de la polaridad (el verdadero valor de ingeniería)
Muchos diseños de Uniboot son compatiblesinversión de polaridad del campo(El método exacto depende del diseño del conector). Esta es una gran ventaja porque los errores de polaridad son comunes-especialmente durante los cambios rápidos.
Valor:Corrija la polaridad sin volver a tirar del cable ni reemplazar todo el conjunto.
Límite/disciplina requerida:
No todos los Uniboot carecen-de herramientas; confirmar el diseño
Después de voltear,re-etiquetayvolver a-probar(al menos una verificación rápida de IL)
Los cambios de polaridad deben coincidir con el método de polaridad de su sitio (A/B/C o flujo de trabajo equivalente)
Conclusión de ingeniería:Elija Uniboot cuando la densidad y la frecuencia de cambios sean altas-solo asegúrese de que su equipo tenga un proceso de etiquetado y polaridad claro.

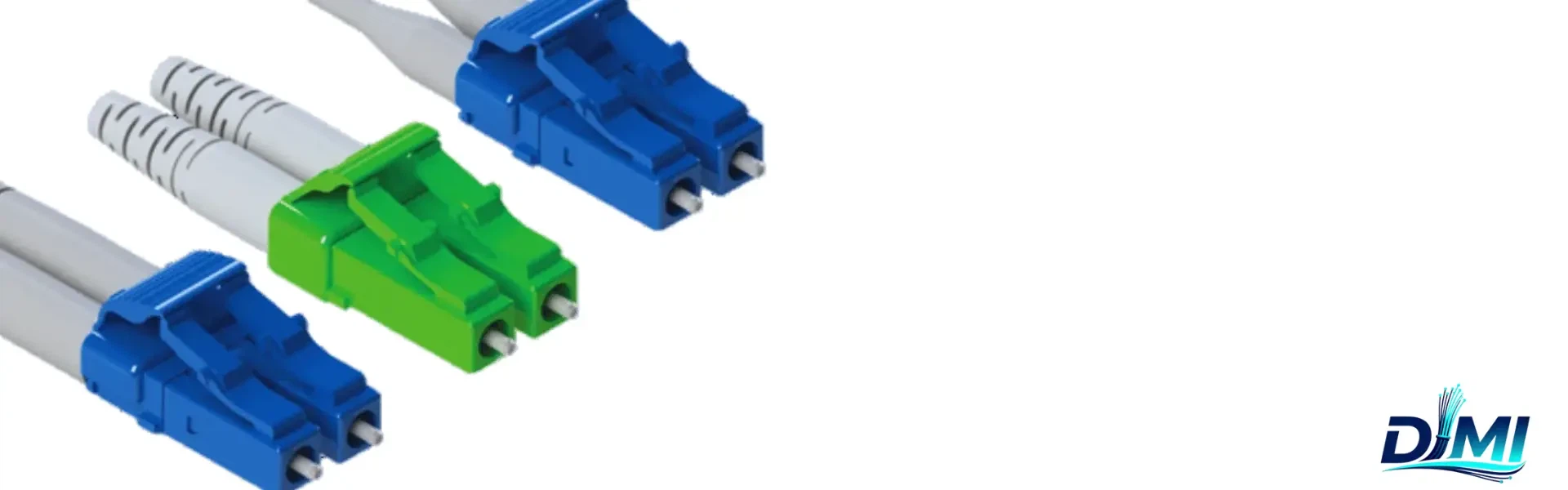

Por Endface - UPC frente a APC (advertencia fuerte: no mezclar)
UPC (Contacto Ultra Físico)
La cara final está pulida hasta obtener un acabado suave y ligeramente abovedado.
Común en muchos entornos de comunicación de datos.
Diseñado para reducir los reflejos en comparación con el pulido de PC más antiguo.
APC (contacto físico en ángulo)
La cara final está pulida en un ángulo (normalmente alrededor de 8 grados)
El ángulo dirige la luz reflejada lejos del núcleo de la fibra, produciendoespalda baja-reflexión
A menudo se utiliza cuando el control de la reflexión es especialmente importante.
Por qué es arriesgado mezclar UPC y APC
El emparejamiento de UPC con APC es un error de campo que puede causar:
Mayor pérdida de inserción(mala geometría de contacto físico)
Comportamiento anormal de reflexión(eventos de reflectancia inesperados)
Posible daño en el extremoacoplamiento excesivo (superficies de contacto desalineadas)
Regla de ingeniería:TratarUPC y APC no son compatibles--diseñar la interfaz de forma coherente-a-extremo.
Por tipo de fibra - Monomodo frente a multimodo
Los conectores LC se utilizan tanto para sistemas monomodo como multimodo y físicamente pueden parecer casi idénticos-por lo que el riesgo no es mecánico, sinocompatibilidad del sistema.
Monomodo (comúnmente OS2):Largo alcance, mayor sensibilidad de alineación, a menudo utilizado en la red troncal y en muchas interconexiones.
Multimodo (comúnmente OM3/OM4/OM5):alcance más corto dentro de edificios/centros de datos, optimizado para enlaces cortos de alto-ancho de banda
Convenciones comunes de color/marcado (no las trate como absolutas)
A menudo verá diferentes colores de conector/funda para ayudar a los técnicos a identificar rápidamente los tipos de fibra y los estilos de pulido, peroel color no es una garantía.
La mejor práctica es confiar enimpresión de chaquetas, etiquetas y registros de pruebas, no solo el color.
Conclusión de ingeniería:Siempre especifique y verifiquetipo de fibra + tipo de pulido + polaridadjuntos-estos tres generan resultados de rendimiento y compatibilidad más-en el mundo real.
LC frente a SC (y LC frente a ST/FC): diferencias clave y orientación para la selección
LC vs SC - Las diferencias que realmente importan
1) Tamaño de la férula (la raíz de las diferencias de densidad)
LC: 1,25 milímetroscontera
CAROLINA DEL SUR: 2,5 milímetroscontera
Esa férula LC más pequeña permite una huella de conector más pequeña, razón por la cual LC está fuertemente asociado conparches de alta-densidad.
2) Densidad de puertos y eficiencia del panel
LCgeneralmente apoyamayor número de puertos por unidad de racky diseños de panel frontal-más ajustados.
CAROLINA DEL SUROcupa más espacio por puerto, lo que puede ser una desventaja en racks densos, pero puede ser adecuado cuando el espacio no está limitado.
3) Diferencias típicas de aplicación
LCes una opción común paracentros de datos, puertos de switch de alta-densidad y cableado estructuradodonde el crecimiento y la densidad portuaria son prioridades.
CAROLINA DEL SURtodavía es ampliamente utilizado enRedes de telecomunicaciones/acceso, redes troncales de construcción empresarial e instalaciones heredadas., especialmente donde SC ya está estandarizado en el medio ambiente.
Conclusión práctica de ingeniería:Si estás construyendo o ampliando un entorno de alta-densidad,LC suele ser el valor predeterminado. Si está trabajando dentro de un ecosistema SC establecido,permanecer SC a menudo reduce la fricción operativa.
cuando tuNo debería¿Elige LC?
LC no es "siempre el mejor". Hay casos sólidos en los que eliges deliberadamente SC, ST o FC:
Estandarización de la infraestructura existente (realidad abandonada)
Si sus ODF, paneles, cables de conexión, etiquetado e inventario de repuesto actuales están basados en SC-, cambiar todo a LC puede aumentar la complejidad y el riesgo.
Paneles fijos y ventanas de actualización limitada
Si los recortes/adaptadores de paneles están estandarizados y el reemplazo es costoso o perjudicial, puede ser más inteligente mantener el ecosistema de conectores actual.
Hábitos operativos y flujo de trabajo del técnico.
En algunos entornos, los equipos reciben capacitación y herramientas en torno a un tipo de conector específico (repuestos, herramientas de limpieza, flujos de trabajo de inspección, convenciones de parcheo). La coherencia a menudo importa más que las mejoras teóricas.
Restricciones mecánicas especiales (preferencia de vibración/bloqueo)
Algunos escenarios heredados o industriales prefieren mecanismos de bloqueo comoFC (atornillado-)para la estabilidad, oST (bayoneta)debido al equipo existente.
Principio de ingeniería:Optimizar paracompatibilidad del sistema y eficiencia operativa-no solo el rendimiento del conector en papel.
Tabla comparativa LC/SC/ST/FC (introducción directa-)
| Tipo de conector | Tamaño de la virola | Mecanismo de bloqueo | Densidad (relativa) | Aplicaciones típicas | Ventajas | Contras |
|---|---|---|---|---|---|---|
| LC | 1,25 milímetros | Pestillo (empujar-clip de tracción) | Alto | Centros de datos, paneles de alta-densidad, óptica basada en SFP- | Alta densidad, parcheo rápido, escalable | Un factor de forma más pequeño puede ser más difícil con guantes; El pestillo/adaptadores deben mantenerse en buenas condiciones. |
| CAROLINA DEL SUR | 2,5 milímetros | Empujar-tirar (encajar-hacia adentro) | Medio | Telecomunicaciones/acceso, red troncal empresarial, ODF heredados | Fácil manejo, ampliamente implementado, robusto | Menor densidad; más espacio en rack por puerto |
| CALLE | 2,5 milímetros | Bloqueo de giro-de bayoneta | Bajo-medio | LAN heredadas, sistemas de campus industriales/antiguos | Cierre de bayoneta sencillo y seguro, base heredada y familiar | Menos común en construcciones modernas de alta-densidad; más voluminoso a escala |
| FC | 2,5 milímetros | Tornillo roscado-en | Bajo | Prueba/medición, empresa de telecomunicaciones propensa a vibraciones-/heredada | Conexión muy segura, buena en entornos de vibración. |
Estándares de polaridad y etiquetado
¿Por qué falla la polaridad dúplex?
En un enlace de fibra dúplex, el objetivo es simple:Tx debe aterrizar en el extremo-Rx lejano, yRx debe aterrizar en el extremo-Tx. Los errores de polaridad ocurren porque "dos fibras en una chaqueta" parece infalible-hasta que se introducen paneles de conexión, casetes y múltiples puntos-de conexión cruzada.
Lógica de emparejamiento Tx/Rx (la única regla que importa):
- Dispositivo ATx →Dispositivo Breceta
- Dispositivo AReceta ←Dispositivo Btx
Donde suelen ocurrir los errores
Confusión de parches cruzados versus rectos
Algunos cables dúplex están diseñados para serA-a-B / B-a-A (cruzado)por defecto.
Otros pueden serA-a-A / B-a-B (recto)dependiendo del diseño del cable o la convención del sitio.
Cuando mezclas tipos de cables o intercambias solo un segmento en un canal multi-segmento, Tx/Rx puede cambiar inesperadamente.
El método de polaridad del panel/casete no coincide
En el cableado estructurado, los casetes y troncales pueden seguir diferentes métodos de polaridad (a menudo llamados Método A/B/C en muchas prácticas). Si las convenciones de parcheo no coinciden con el método utilizado, se rompe la polaridad del canal de extremo-a-.
Conclusión práctica:La polaridad dúplex no es "automática". es uncomportamiento a nivel de sistema-creado por la combinación de cables + módulos + guiado de paneles.
Verificación de campo rápida
Cuando un enlace falla después de un cambio, no adivines-verifica la polaridad en minutos.
1) Comience con las marcas de los puertos
Verifique las etiquetas de los puertos del equipo (Tx/Rx si están presentes) o la documentación del transceptor.
Confirme si el panel de conexiones utiliza etiquetas A/B, 1/2 o Tx/Rx.
2) Utilice un localizador visual de fallos (VFL) para un seguimiento rápido
Inyecte luz visible en un extremo y confirme qué fibra se ilumina en el otro extremo.
Esto es rápido para mapear.continuidad A/Ba través de un panel o campo de parche.
3) Confirme la dirección con un medidor de potencia (o OLTS si está disponible)
Un medidor de potencia ayuda a verificar qué fibra transporta realmente la luz transmitida desde el lado activo.
Para la aceptación o comprobaciones formales, un OLTS le proporciona un resultado registrable.
Estándar de etiquetado recomendado (simple, repetible)
En ambos extremos (equipo y panel), rotular al menos:
- ID de puerto/número de puerto
- A/B (o 1/2)designación
- Mapeo de transmisión/recepción(si su flujo de trabajo lo admite)
- señal de color(opcional, pero útil-no dependas únicamente del color)
Patrón de etiqueta de ejemplo:
SW1-P01|A=Tx/B=Rx|Enlace: DC-Row3-PP2|Fecha/Tecnología
Regla:Si sus etiquetas no permiten que un nuevo técnico parchee correctamente en 30 segundos, el estándar de etiquetado está incompleto.
Inversión de polaridad de Uniboot-¿Cómo hacerlo de forma segura?
Muchos diseños de LC dúplex Uniboot admiteninversión de polaridad(depende del diseño-). Esto es poderoso-pero solo si lo controlas.
Después de invertir la polaridad, haga estas dos cosas cada vez:
1) Vuelva a-etiquetar inmediatamente
Actualice la asignación A/B o Tx/Rx en el conector (o etiqueta del cable de conexión) y en el registro del panel si mantiene uno.
Si no vuelves-etiquetar, el siguiente cambio reintroducirá el mismo error.
2) Realice una verificación rápida de IL
Como mínimo: un ayunocontrol de perdida de insercion(o una prueba de enlace-buena) para confirmar que el canal todavía está dentro del margen.
Si el enlace es confidencial o de alta-velocidad/alto-valor: siga su método de prueba de aceptación estándar (registro OLTS).
Conclusión práctica:La inversión de polaridad de Uniboot ahorra tiempo-pero debe tratarse como un cambio controlado-revertir → re-etiqueta → re-prueba.
Fallos comunes y ruta de solución de problemas
Los 8 problemas principales (Síntoma → Causa probable → Solución)
A continuación se detallan los patrones de falla que los ingenieros ven con mayor frecuencia con las interfaces LC en campos de parcheo y salas de equipos.
1) Alta pérdida de inserción (IL)/caída repentina de energía
Síntoma:La pérdida de enlace aumenta después de un parche o la energía es constantemente baja.
Causas probables:Extremo sucio, manguito adaptador contaminado, extremo del casquillo rayado, mal asiento.
Arreglar:Inspeccione ambos extremos → limpie → vuelva a-inspeccionar → vuelva a-probar. Si el problema persiste en el mismo puerto, reemplace eladaptador.
2) "Pico" reflectante o evento de reflectancia anormal (el OTDR muestra un reflejo fuerte)
Síntoma:OTDR muestra un evento reflectante inusualmente fuerte en la ubicación de un conector; El enlace puede ser inestable.
Causas probables:Daño en el extremo, espacio de aire debido a contaminación, mal contacto ofalta de coincidencia de pulido (UPC/APC).
Arreglar:Verifique el tipo de pulido, detenga cualquier mezcla de UPC/APC, inspeccione/limpie los extremos; reemplace el cable de conexión o el adaptador afectado si el reflejo persiste.
3) Enlace intermitente/errores de CRC/flapping (funciona, luego falla)
Síntoma:El enlace aparece pero los errores aumentan o el enlace cae debido a cambios de vibración/temperatura.
Causas probables:Conector no asentado completamente, pestillo dañado, micro{0}}movimiento en el adaptador, tensión del cable o micro-dobladura cerca del maletero.
Arreglar:Vuelva a colocar el conector (confirme el clic del pestillo), inspeccione la integridad del pestillo, alivie la tensión, redirija-la ruta para eliminar las curvas cerradas en el maletero.
4) "Tócalo y suena la alarma"
Síntoma:Mover ligeramente el cable de conexión activa alarmas o fluctuaciones de energía.
Causas probables:Acoplamiento flojo debido a daños en el pestillo, manguito adaptador desgastado, tensión severa o defecto en el extremo del casquillo.
Arreglar:Cambie por un cable de conexión-en buen estado. Si el problema persiste en el mismo puerto, reemplace eladaptador. Si sigue el cable, reemplace elcable.
5) El enlace falla justo después de un cambio de cable de conexión-(antes funcionaba)
Síntoma:Después de reemplazar un cable, el enlace no funciona.
Causas probables: Polaridad dúplex invertida, tipo de fibra incorrecto (no coinciden SM/MM), tipo de pulido del conector incorrecto o un cable "nuevo" sucio.
Arreglar:Verifique el mapeo de Tx/Rx (polaridad), confirme el tipo de fibra, inspeccione/limpie los extremos y luego vuelva a-realizar la prueba.
6) La puerta del rack se cierra → aparecen errores de enlace
Síntoma:Todo está bien con la puerta abierta; Los errores o pérdidas aparecen cuando la puerta se cierra.
Causas probables:Compresión del haz de cables, violación del radio de curvatura, curvatura pronunciada justo detrás de la funda del conector, tensión que desalinea ligeramente el conector.
Arreglar:Vuelva a-vestir la fibra con la holgura adecuada, elimine los puntos de pellizco, aumente el radio de curvatura y vuelva a-asegurar los paquetes para evitar que se aplique fuerza al conector.
7) Un puerto del panel está "maldito" (varios cables prueban mal en el mismo puerto)
Síntoma:Todos los diferentes cables de conexión muestran una gran pérdida o inestabilidad cuando se conectan al mismo adaptador/puerto.
Causas probables:Contaminado o desgastadomanguito adaptador, residuos internos, alineación de la manga dañada o contaminación del panel.
Arreglar:Reemplace el adaptador (a menudo lo más rápido), luego limpie los puertos circundantes y vuelva a realizar la prueba.
8) La pérdida es inconsistente en un lote/el rendimiento varía ampliamente
Síntoma:Algunos cables están bien, otros fallan o tienen IL/RL más altos, aunque "parecen iguales".
Causas probables:Calidades/especificaciones mixtas, pulido/geometría inconsistentes, control de calidad entrante insuficiente o daños por manipulación.
Arreglar:Reforzar las especificaciones de adquisición (grado IL/RL, requisitos de geometría), exigir informes de prueba, implementar muestreo de inspección entrante.
Orden de solución de problemas más rápido
Cuando un enlace falla o se vuelve inestable, el flujo de trabajo más rápido es:
- Alcance de la cara final → Limpiar → OLTS → OTDR
- Inspeccionar con un endoscopio (primero)
- Si está sucio o dañado, probablemente hayas encontrado el motivo.
- Inspeccione tanto el extremo del cable de conexión como el lado del puerto (cuando sea posible).
Limpiar adecuadamente (luego inspeccionar nuevamente)
Limpiar en seco primero; mojado-seco si es necesario.
Vuelva a-inspeccionar para confirmar la limpieza-no asuma.
OLTS (cuantificar la pérdida total)
Confirma si estás dentro del límite de IL permitido.
Bueno para comparaciones antes/después cuando limpia o reemplaza piezas.
OTDR (localizar y probar)
Úselo cuando OLTS falle y necesite identificar el evento negativo.
Especialmente útil para anomalías reflectantes (pulido incorrecto, espacios de aire, mal acoplamiento).
Cuándo reemplazar el adaptador versus reemplazar el cable de conexión
Reemplace el cable de conexión cuando:
el problemasigue la cuerdaa otro puerto
La cara final está rayada/dañada después de la limpieza
El pestillo está roto, flojo o no se asienta de manera confiable
Reemplace el adaptador cuando:
el problemapermanece en el mismo puertocon varios cables-buenos conocidos
Ves una transferencia repetida de contaminación a ese puerto.
OTDR muestra un evento reflectante persistente en la ubicación del adaptador
La funda parece desgastada/suelta o el ajuste del conector parece inconsistente
Atajo de campo:
Si la falla se mueve con el cable → cable.
Si el fallo permanece en el puerto → adaptador.
Si lo desea, puedo agregar un cuadro compacto de "Diagrama de flujo de solución de problemas" (pasos de sí/no) que encaja perfectamente en esta sección para un escaneo aún más rápido.
Preguntas frecuentes
¿Dónde se utilizan con más frecuencia los conectores LC?
Los conectores LC son los más comunes encentros de datos, salas de telecomunicaciones y redes empresariales, especialmente en cualquier lugar que necesitesalta densidad de puertos-ópticas de conmutación (familia SFP-), paneles de conexión, ODF y sistemas de cableado estructurado.
¿Qué es mejor para los centros de datos: LC o SC?
Para la mayoría de los centros de datos modernos,LC es el mejor valor predeterminadoporque apoyamayor densidady coincide con la interfaz del conector utilizada por muchosSFP/SFP+/SFP28transceptores. SC sigue siendo común en entornos heredados o de acceso, pero LC normalmente gana cuando el espacio del rack y el escalamiento son importantes.
¿Cuál es la diferencia entre Duplex LC y Uniboot LC?
LC dúplex:dos fibras emparejadas (Tx/Rx), generalmente con dos botas separadas.
Uniarranque LC:Ambas fibras comparten un único arranque, lo que reduce el volumen detrás del conector-mejor para racks densos y gestión de cables. Muchos diseños de Uniboot también permiteninversión de polaridad del campo(depende del diseño-), lo que puede simplificar el mantenimiento.
¿Puedes conectar UPC a APC?
No-no relaciones UPC y APC.Las geometrías de las caras finales son diferentes (planas/domoadas versus anguladas), lo que puede causarmayor pérdida, reflejos anormales y posibles daños en el extremo. Mantenga el tipo de pulido consistente de punta a punta-a-.
¿Los conectores LC monomodo y multimodo tienen el mismo aspecto?
A menudo,Sí-pueden parecer muy similares físicamente, por lo que pueden producirse errores de parcheo. Siempre verifique porMarcas, etiquetas y registros de pruebas de la cubierta del cable., no solo la apariencia.
¿Por qué aumenta repentinamente la pérdida del conector?
Las razones más comunes son:
Extremos sucios(película de polvo/aceite transferida durante el parcheo)
Extremos dañados(arañazos, hoyos)
Adaptadores contaminados/desgastados(problemas con la manga)
Mal asiento o tensión/micro-flexióncerca del maletero
Un vínculo "funcionó ayer" puede fallar después de un apareamiento contaminado.
¿Cuál es la forma correcta de limpiar conectores de fibra?
Utilice el flujo de trabajo estándar:Inspeccionar → Limpiar → Inspeccionar → Conectar.
Rutina:limpieza en seco(un-limpiador con un clic/cassette de limpieza)
Contaminación persistente:limpieza en seco y húmedo(líquido de fibra-+ paño sin pelusa-y luego paño seco)
Vuelva a-inspeccionar siempre después de la limpieza-no asuma que está limpio.
¿Cuál es la forma más rápida de detectar un error de polaridad?
Utilice una comprobación rápida en tres-pasos:
ConfirmarTx/Rxetiquetas en el dispositivo/transceptor (o convención de puerto).
Utilice unVFLpara rastrear qué fibra llega al otro extremo (mapeo A/B).
Verificar con unmedidor de potencia(u OLTS) para confirmar qué fibra transporta realmente luz transmitida.
Si un enlace falla inmediatamente después de cambiar el cable, la polaridad es uno de los primeros sospechosos.
¿El adaptador (acoplador) afecta significativamente la pérdida?
Sí. El adaptadorcondición de la manga de alineación(desgaste, contaminación, tolerancia) afecta directamente la alineación del casquillo. Un patrón de campo común es: varios cables de conexión dan resultados incorrectos en el mismo puerto → elEl problema es el adaptador.
¿Qué debe incluir un informe de prueba de aceptación?
Un informe de aceptación práctica normalmente incluye:
- ID de enlace y puntos finales (ID de dispositivo/panel/puerto)
- Tipo de fibra (OS2/OMx), longitud (si se conoce)
- Método de prueba (OLTS y/u OTDR), longitud(es de onda)
- Detalles del método de referencia (cómo se hizo referencia al OLTS)
- Resultados: IL total, umbral de aprobación/rechazo, máximo/promedio (si hay varios enlaces)
- Seguimientos de OTDR y tabla de eventos (cuando se usan)
- Notas de solución + resultados de re-pruebas (si corresponde)
